K2系列PLC
K系列经济型PLC

提供USB编程口,且可由USB供电调试,便利性大幅提高

DIO复用专利技术,同样型号可满足更多场合应用

4路高速计数输入,3路高速脉冲输出

K2系列

K2系列PLC是K系列经济型单品(不可扩展),在K5系列基础上提升了性能且同时降低成本,具备极高性价比。




■ 主要特性


   • 提供USB编程口,且可由USB供电调试,便利性大幅提高;

   • DIO复用专利技术,同样型号可满足更多场合应用;

   • 4路高速计数输入,3路高速脉冲输出;

   • 2路RS485,波特率最高115.2kbps;

   • 支持实时时钟;

   • 紧凑型,节省安装空间。








晶体管型DIO(DI、DO复用)点

• 基于步科的DIO专利技术,K2 CPU模块提供了DIO点,既可作为DI,也可作为DO使用,无需配置,接线即可使用。


USB编程口

• 采用了MicroUSB编程接口,支持USB2.0,兼容常见的MicroUSB手机数据线。


高速脉冲计数器

• 4个高速脉冲计数器。每个高速计数器都最大允许配置32个PV值,并且支持32段"CV=PV"中断;

• 支持多种模式,可以进行单相、双相(Up/Down)、AB相(1倍频和4倍频)等计数;

• 计数频率为10~50KHz


高速脉冲输出

• 3路高速脉冲输出,通道分别为Q0.0、Q0.1和Q0.4,都支持PTO(脉冲串)和PWM(脉宽调制)方式输出;

• 输出频率为10~50KHz;

• 软件提供PLS(PWM或PTO)、定位控制指令组、PFLO_F(跟随指令)等。


串行通信口

• CPU模块提供了2个RS485串行通信口,分别命名为PORT1、PORT2,通信特率最高为115.2k;

• PORT1口既可以用作编程口,也支持Modbus  RTU从站协议和自由通信;

• PORT2口支持Modbus RTU主、从协议和自由通信。






■ 型号参数表


名称订货号规格
供电电压DIDODIOAIAO高速输入高速输出通讯口扩展模块外形尺寸
(单位:mm)(长*宽*高)
CPU205K205-16DRDC 24V66*继电器4单相,2*最高50KHz
2*最高20KHz
双相,2*最高50KHz
2*最高10KHz
2*RS485
最高115.2kbps
不支持90*97*70

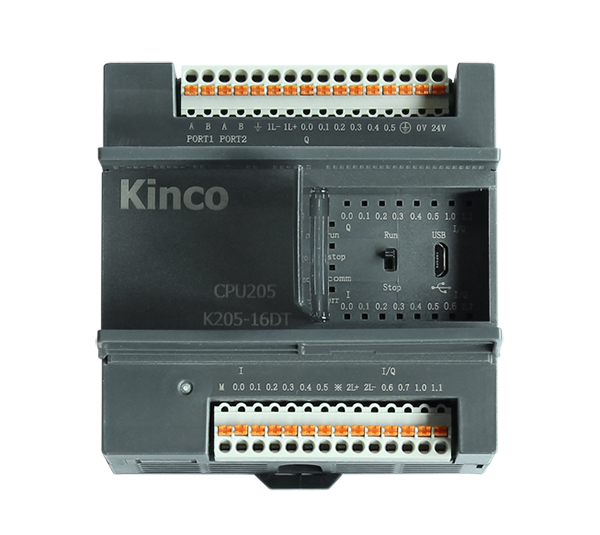

K205-16DT66*晶体管43
2*最高50KHz
1*最高10KHz
K205EX-22DT88*晶体管6
K205EA-18DT811
CPU204K204ET-16DT86*晶体管114
单/双相 最高计数频率:200KHz
3
最高输出频率200KHz
1个以太网口
2*RS485最高115.2kbps

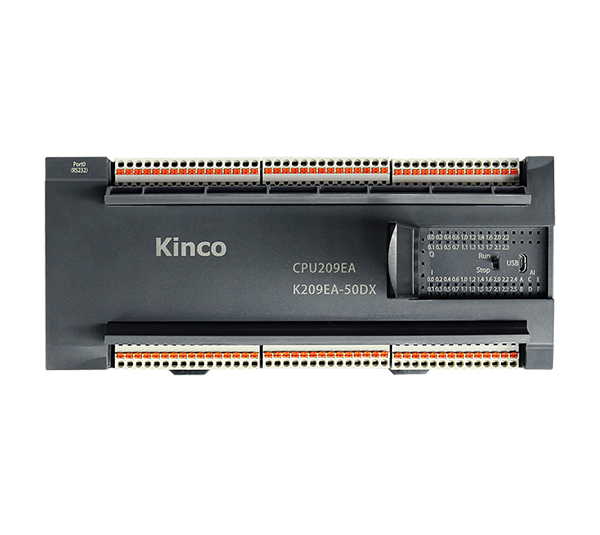

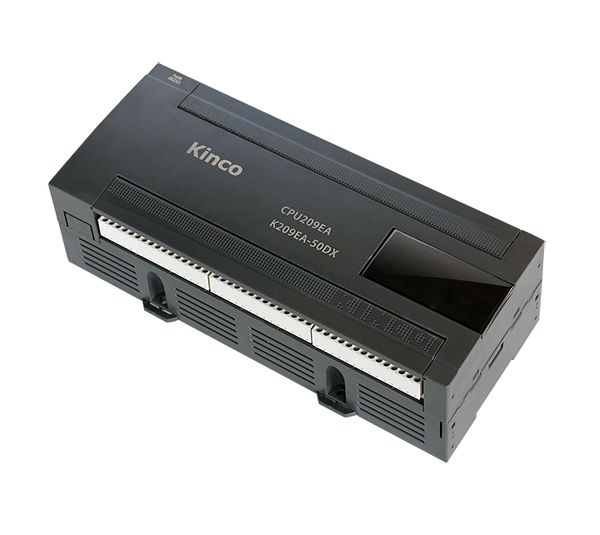

CPU209K209EA-50DX228*晶体管+12*继电器62单相,2*最高200KHz
2*最高20KHz
双相,2*最高100KHz
2*最高10KHz
3
2*最高200KHz
1*最高10KHz
1*RS232
2*RS485最高115.2kbps
215*90*70.36


更多信息请下载查阅选型手册资料。
