SMC系列直流伺服电机（DC48V)
创新的磁路设计，高性价比，低齿槽转矩

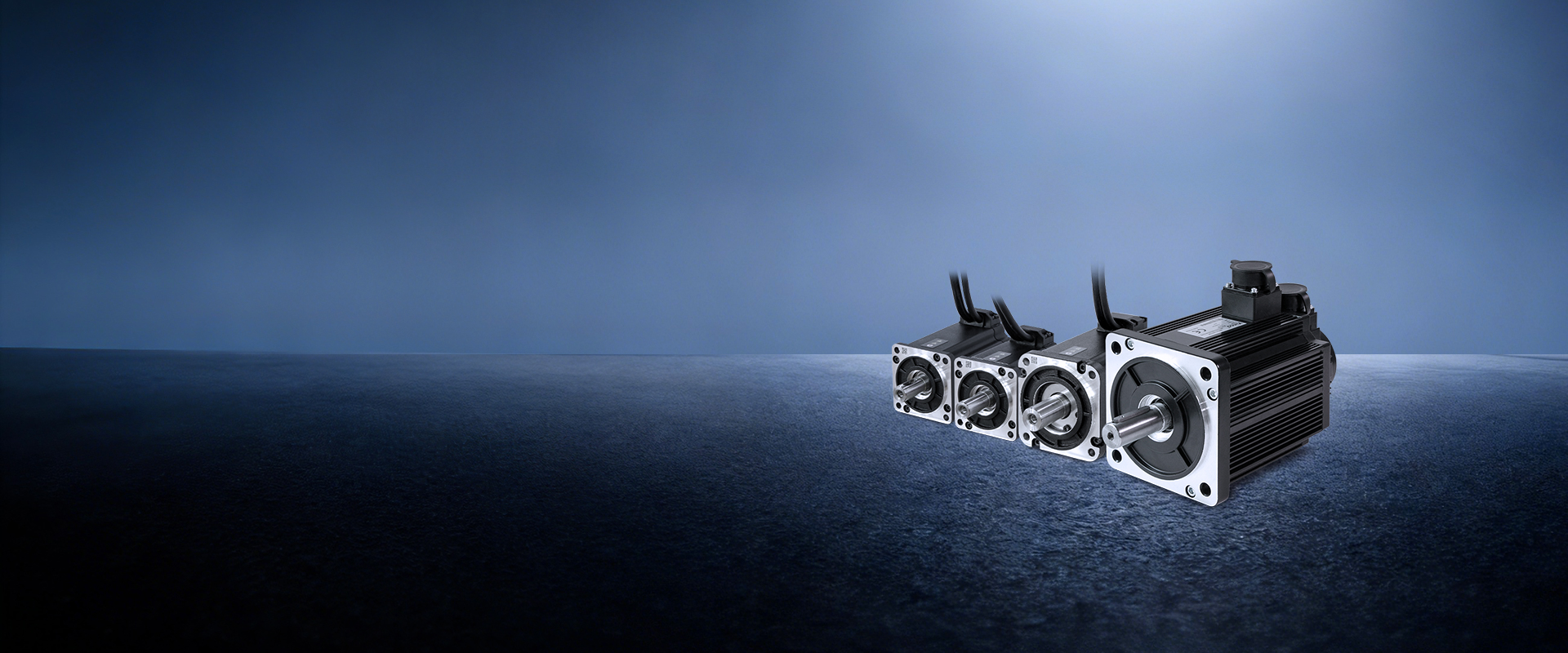

SMC系列直流伺服电机
SMC系列直流伺服电机，创新的磁路设计，高性价比，低齿槽转矩,可匹配磁电编码器，增量式和单圈/多圈绝对值等编码器。应用于横织机、印刷机械、数控机床、自动化、木工雕刻等领域

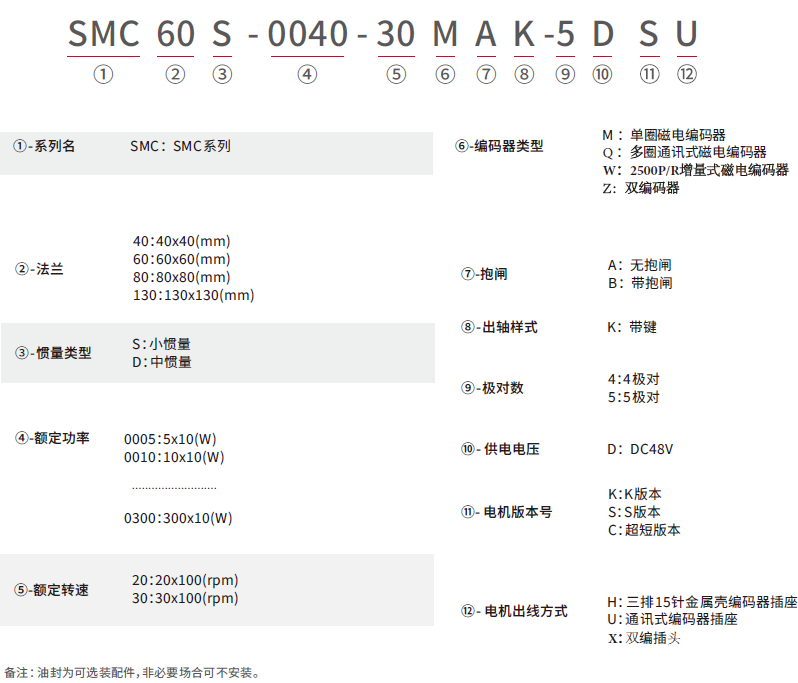

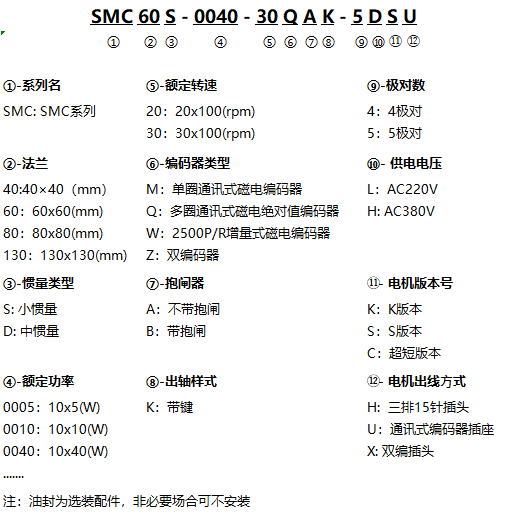

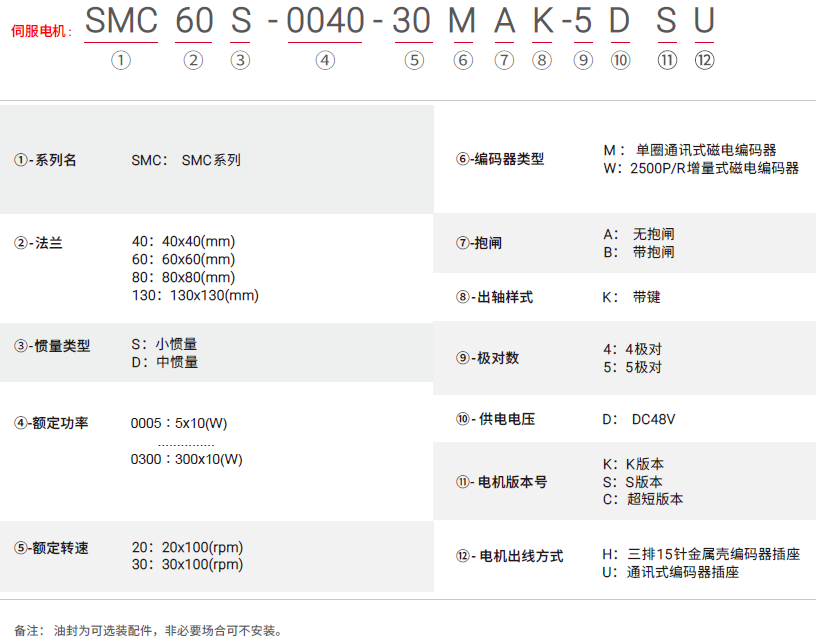

产品型号
SMC40S-0005-30M■K-5DSU
加入对比
取消对比
SMC40S-0010-30M■K-5DSU
加入对比
取消对比
SMC60S-0020-30M■K-5DSU
加入对比
取消对比
SMC60S-0040-30M■K-5DSU
加入对比
取消对比
SMC60S-0060-30M■K-5DSU
加入对比
取消对比
SMC80S-0075-30M■K-5DSU
加入对比
取消对比
SMC80S-0100-30M■K-5DSU
加入对比
取消对比
SMC60S-0020-30W■K-5DCH
加入对比
取消对比
SMC60S-0040-30W■K-5DCH
加入对比
取消对比
SMC80S-0750-30W■K-5DCH
加入对比
取消对比
SMC80S-0100-30W■K-5DCH
加入对比
取消对比
SMC130D-0150-30W■K-4DSH-2
加入对比
取消对比
SMC130D-0250-30W■K-4DSH-2
加入对比
取消对比
SMC130D-0300-30W■K-4DSH-2
加入对比
取消对比
SMC130D-0300-20W■K-4DSH-2
加入对比
取消对比
滑动显示更多
电气规格
收起
展开
额定线电压U（V）
48
48
48
48
48
48
48
48
48
48
48
48
48
48
48
额定功率Pn(W)
50
100
200
400
600
750
1000
200
400
750
1000
1500
2500
3000
3000
额定转矩Tn(N.m)
0.16
0.32
0.64
1.27
1.91
2.39
3.18
0.64
1.27
2.39
3.18
5
7.96
9.55
14.33
额定转速nN(rpm)
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
3000
2000
额定电流In(A)
1.5
3.2
5.7
10.6
16.5
19.9
26.4
5.7
10.6
19.9
26.4
42.4
61
72
77.7
瞬时最大转矩Tm(N.m)
0.48
0.96
1.92
3.81
5.73
7.17
9.57
1.28
2.54
7.17
9.57
15
23.89
28.66
43
瞬时最大电流Im(A)
5.5
11.5
18.2
33.9
52.8
62.7
83
11.4
21.2
67
88
130
191
221.5
240
电气时间常数τe（ms）
1.1
1.27
1.98
2.52
2.08
4.05
4.26
1.66
1.71
3.6
4.13
5.93
5.92
5.64
6.12
机械时间常数_1τm（ms）
1
0.67
1.4
1.02
0.91
0.8
0.63
0.69
0.67
0.65
0.56
2.08
2.37
2.58
2.32
机械时间常数_2τm（ms）
1
（带抱闸）
0.67
（带抱闸）
1.42
（带抱闸）
1.03
（带抱闸）
0.92
（带抱闸）
0.8（带抱闸）
0.66（带抱闸）
0.72
（带抱闸）
0.68
（带抱闸）
0.71
（带抱闸）
0.6
（带抱闸）
2.08（带抱闸）
2.37（带抱闸）
2.58（带抱闸）
2.32（带抱闸）
反电势常数 Ke（V/krpm）
7
7
7.5
8
7.5
8
8
7.5
8
7.8
7.8
8.1
8.5
8.8
12
转矩常数 Kt (Nm/A)
0.11
0.11
0.124
0.132
0.124
0.13232
0.13
0.124
0.132
0.13
0.13
11.5
17.1
22.6
35.9
转动惯量_1 Jm（Kg•cm2）
0.018
0.033
0.2
0.38
0.65
1.027
1.36
0.11
0.26
0.77
1.027
11.5（带抱闸）
17.1（带抱闸）
22.6（带抱闸）
35.9（带抱闸）
转动惯量_2 Jm（Kg•cm2）
0.021
（带抱闸）
0.036
（带抱闸）
0.204
（带抱闸）
0.384
（带抱闸）
0.654
（带抱闸）
1.099（带抱闸）
1.41（带抱闸）
0.114
（带抱闸）
0.264
（带抱闸）
0.84
（带抱闸）
1.099
（带抱闸）
11.5（带抱闸）
17.1（带抱闸）
22.6（带抱闸）
35.9（带抱闸）
基本规格
收起
展开
法兰
40
40
60
60
60
80
80
60
60
80
80
130
130
130
130
惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
小惯量
中惯量
中惯量
中惯量
中惯量
极对数
5
5
5
5
5
5
5
5
5
5
5
4
4
4
4
绝缘等级
F
F
F
F
F
F
F
F
F
F
F
F
F
F
F
轴承径向力F(N)
120
120
180
180
180
335
335
40
40
335
335
900
900
900
900
轴承轴向力F(N)
60
60
90
90
90
167.5
167.5
30
30
167.5
167.5
450
450
450
450
冷却方式
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
全封闭，自冷却
防护等级
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
机身IP65, 轴端（不含油封）IP54 轴端安装油封IP65
使用环境
收起
展开
温度
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
﹣20～40℃
湿度
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
90％RH以下(无凝露）
环境
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
远离腐蚀，可燃性气体，油滴，灰尘
海拔
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
最高海拔2000m,1000m以上，每升高100m,功率下降1.5%
