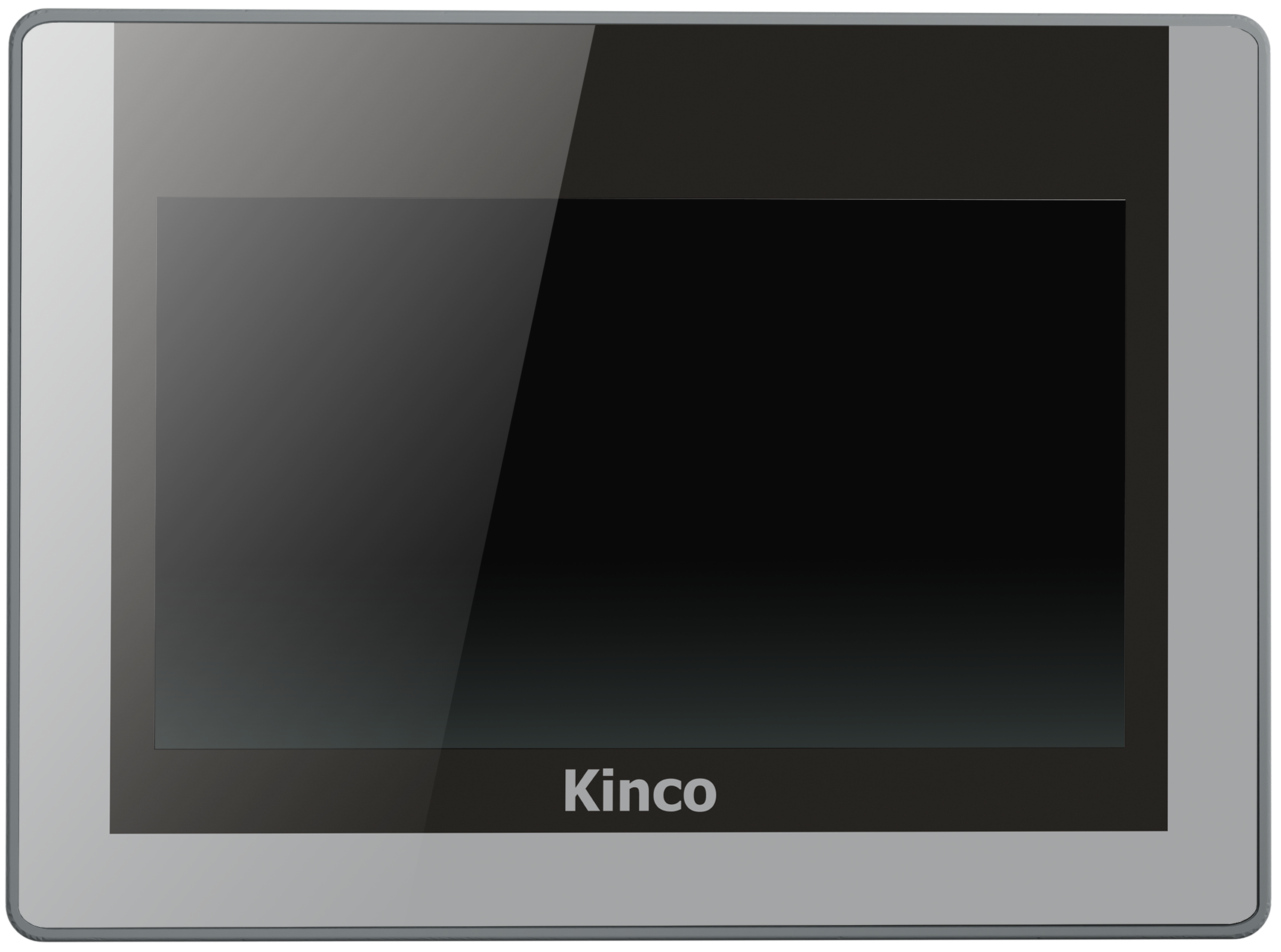

GK系列一体机
随着设备控制向一体化、高效化发展，GK系列应势而生，以HMI+PLC的一体化设计重构控制器，在可靠性、控制性能与显示体验间实现平衡优化，为客户提供更高效的显示控制一体化解决方案。

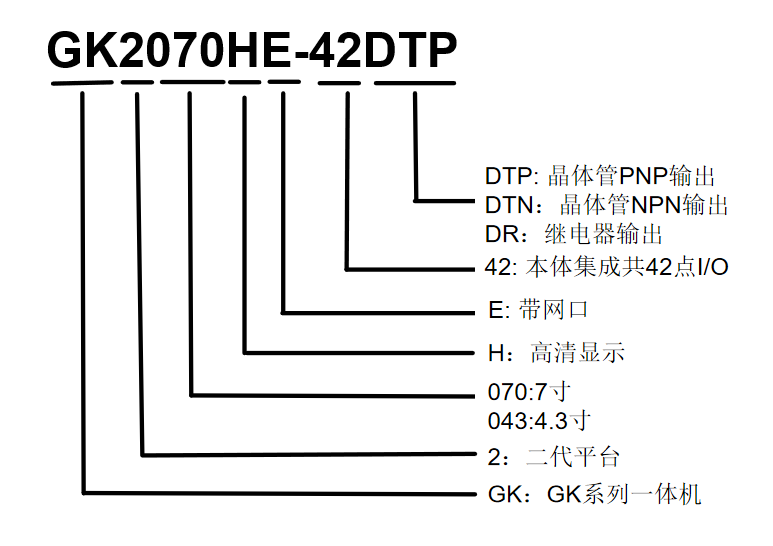

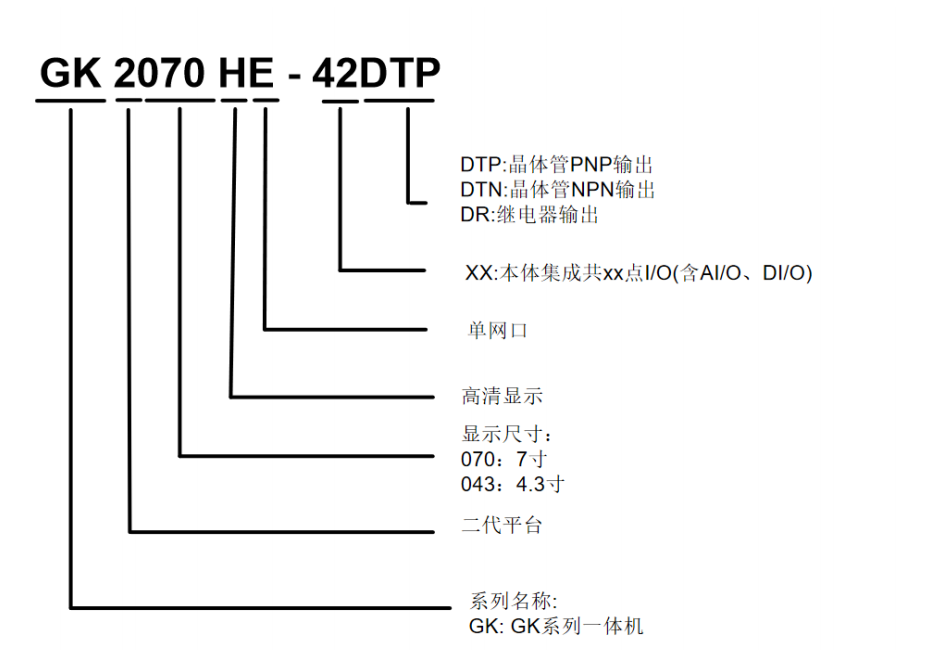

产品型号
GK2070HE-42DTP
加入对比
取消对比
滑动显示更多
PLC-I/O规格
收起
展开
开关量输入通道数
24路，支持PNP\NPN
开关量输出通道数
16路晶体管型，支持PNP
额定输入电压
DC24V，最高允许DC 30V
输入阻抗
电流模式：100Ω
电压模式：50KΩ
逻辑“0”最大输入电压
5V，0.8mA
逻辑“1”最小输入电压
15V，2mA
输入延迟时间
接通延时：普通通道小于50㎲，高速通道小于2.5㎲
断开延时：普通通道小于50㎲，高速通道小于2.5㎲
隔离方式
数字隔离，500VAC/分钟
每通道输出电流（晶体管）
最大500mA（24V DC±10%）
输出漏电流（晶体管）
最大100μA
输出阻抗（晶体管）
最大0.3Ω
输出延迟时间（晶体管）
小于100uS
输出负载
电阻负载：12W/点，120W/模块
电感负载：6W/点，60W/模块
电灯负载：5W/点，50W/模块
保护功能（晶体管）
感性负载输出保护
短路保护
过热保护
电源反接保护
输出与内部逻辑电路的隔离（晶体管）
数字隔离，500VAC/分钟
模拟量输入通道数
2路
模拟量分辨率
16位
模拟量信号型式
均支持4-20mA/1-5V/0-20mA/0-10V信号
测量精度
0.2% F.S.
模拟量转换频率（每通道）
30次/秒
扩展模块
本体最大支持2个BD板扩展
EXP0：IV/TC/RD/DI/DT/COM
EXP1：IV/TC/RD/DI/DT/CAN
高速脉冲输入通道数
4路
支持AB相脉冲输入，最高支持200kHz频率计数
PWM输出通道数
4路
边沿中断
4路
I0.0~I0.3可分别设置为上升沿或者下降沿中断
PLC-程序存储
收起
展开
程序容量
60kb
数据容量
20kb（含4kb掉电保持）
PLC-通信口
收起
展开
编程接口
RS485/HMI 透传/Ethernet
Ethernet
10M/100M自适应（显示控制共用，独立IP）
CAN
支持Kinco运动控制功能、Canopen主站协议、CAN自由通讯
RS485
1*RS485(PORT1)，通信速率最高支持115.2kbps，带隔离
支持编程协议、Modbus RTU主/从站、自由通信
电气规格
收起
展开
额定供电电源
DC 24V ±20%（19.2V~28.8V）
额定功率
10W
电源保护
过流保护
防反接保护
浪涌保护
HMI-显示规格
收起
展开
液晶尺寸
7寸 TFT
分辨率
1024*600像素
显示色彩
16.77M
亮度
450cd/m²
背光灯
LED
触摸屏
4线
精密电阻网络
液晶寿命
＞30000h
处理器
双核A7 1GHz
以太网
10M/100M自适应（显示控制共用，独立IP）
存储器
双核A7 1GHz CPU+256MB RAM内存
配方存储器
内置实时时钟
RTC
内置实时时钟，运行环境在25℃时误差小于3分钟/月
扩展存储器
1*USB HOST(USB-A)
程序下载
Ethernet/USB SLAVE(USB-C)/USB HOST(USB-A)
打印端口
USB SLAVE(USB-C)/USB HOST(USB-A)
结构规格
收起
展开
外形尺寸
204*150*42.1mm
安装尺寸
192*138mm
重量
≈626g
适配软件
收起
展开
HMI-软件
Kinco DToolsPro
PLC-编程软件
KincoBuilderPro
运输和存储
收起
展开
气候条件
环境温度：-20~+60℃
相对湿度：10%~95%，无凝露
大气压：相当于0~2000米海拔高度
机械条件
自由跌落：带运输包装，允许从1米高度5次跌落于水泥地面
工作条件
收起
展开
气候条件
环境温度：自然通风的开放式装置，0~+50℃
相对湿度：10%~95%，无凝露
大气压：海拔高度不超过2000米
污染等级：适用于污染等级2
机械条件
正弦振动：5＜f＜8.4Hz，随机：3.5mm位移；连续：1.75mm位移
8.4＜f＜150Hz，随机：1.0加速度；连续：0.5g加速度
冲击：半正弦波、15g、11ms，每轴向6次
电磁兼容性
静电放电：空气放电8kV，接触放电4kV
性能等级B
浪涌：交流电源2kV CM，1kV DM；
直流电源0.5kV CM，0.5kV DM；
IO和通信口：1kV CM
性能等级B
快速瞬变脉冲群：电源耦合2kV，5kHz；IO及通信耦合1kV，5kHz
性能等级B
电压跌落：交流系统，50Hz时，电压0%持续1周波，40%持续10周波，75%持续20周波
性能等级A
产品防护
收起
展开
防护等级
IP20
