FUTURE MAX系列二代
1.8GHz 4核A55处理器，标配2GB DDR4内存+64GB eMMC，操控丝滑，各类重要数据长时间屏上存储无忧
专为锂电而生
步科针对锂电行业复杂产线推出的F2 MAX系列 HMI 解决方案，旨在通过硬件与软件的双重升级解决传统HMI在数据量大、画面多时出现的卡顿与延迟问题；方案包含固定安装式和手持式等多种形态的MAX系列产品，具备64GB大容量存储、24小时连续流畅运行及高可靠性等优势，并配合新发布的Kinco DToolsPro V1.10组态软件将工程开发效率提升40%，从而全面覆盖从涂布、卷绕到化成分容等不同锂电场景的交互与运维需求。
产品型号

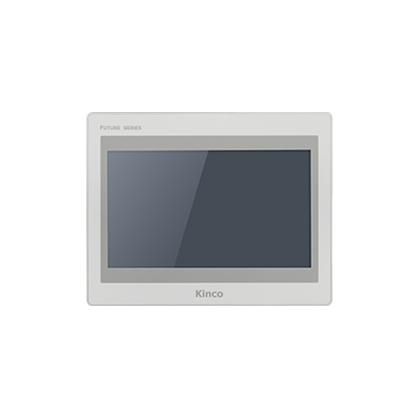

F2100E2 MAX
加入对比
取消对比

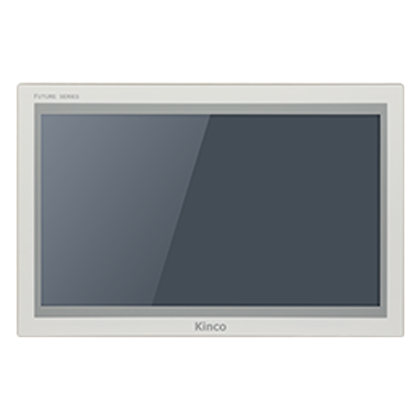

F2156E2 MAX
加入对比
取消对比

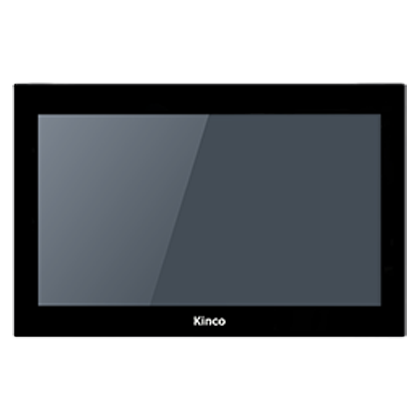

F2156E2-PX MAX
加入对比
取消对比

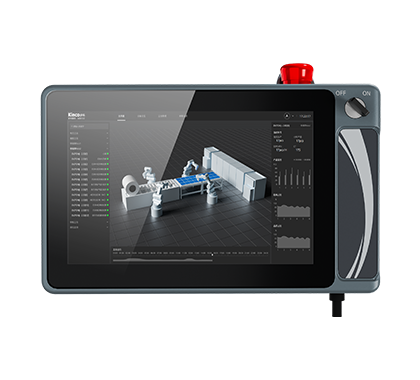

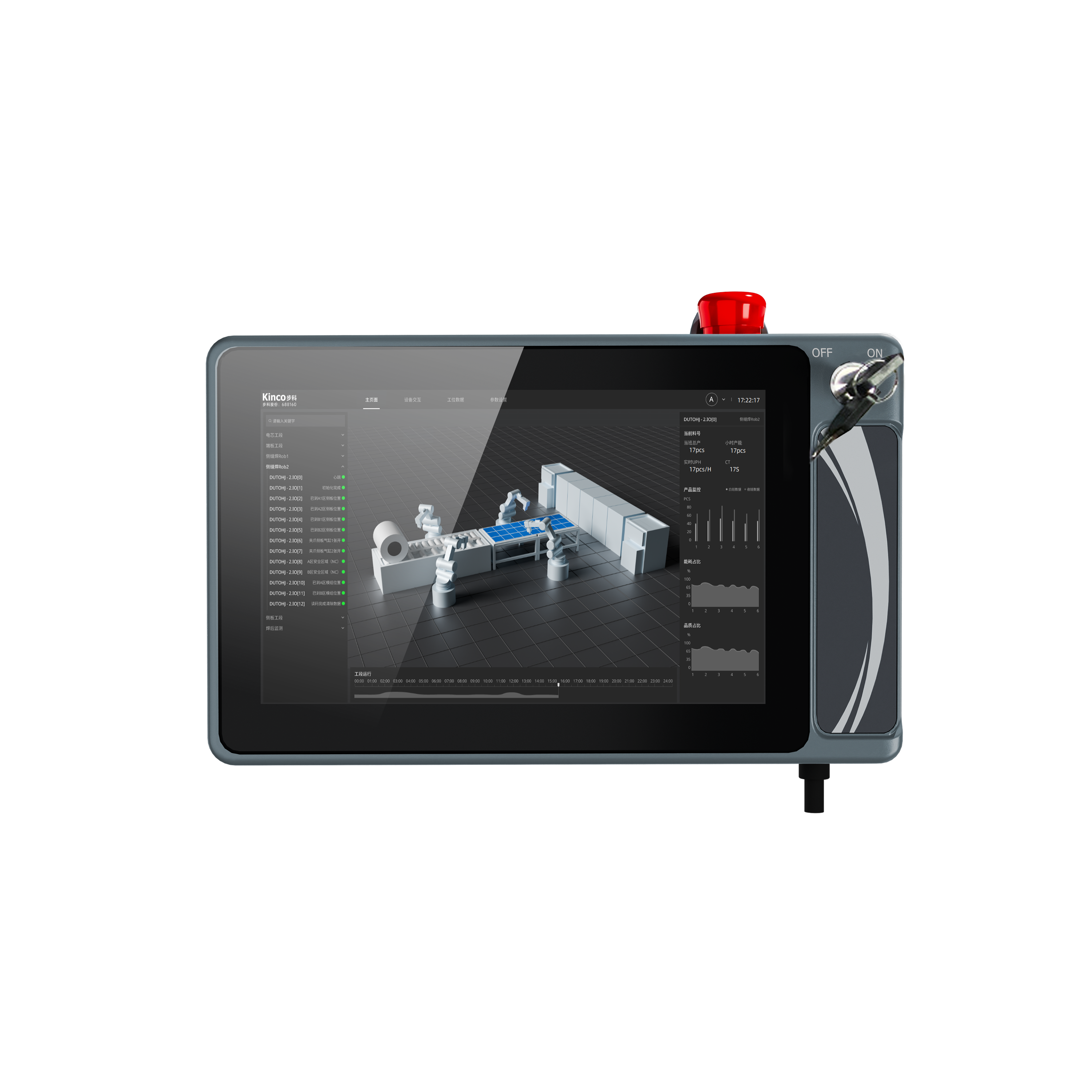

SZ10PES MAX
加入对比
取消对比
滑动显示更多
显示规格
收起
展开
显示尺寸
10.1"
15.6"
15.6"
10.1"
显示区域 (W x H)
222.72 x 125.28 mm
344.16 x 193.59 mm
344.16 x 193.59 mm
215 x 133 mm
分辨率
1024*600
1920*1080
1920*1080
1920*1200
显示色彩
1677万
1677万
1677万
1677万
显示视角 (T/B/L/R)
89/89/89/89
85/85/89/89
85/85/89/89
85/85/85/85
对比度
1000:1
1000:1
1000:1
600:1
背光类型
LED
LED
LED
LED
亮度
350 cd/m²
250 cd/m²
250 cd/m²
350 cd/m²
背光寿命
50000小时
50000小时
50000小时
50000小时
触控规格
收起
展开
触控面板
4线精密电阻网络
4线精密电阻网络
强化玻璃电容式触控面板
强化玻璃电容式触控面板
处理器规格
收起
展开
CPU
四核ARM 1.8GHz
四核ARM 1.8GHz
四核ARM 1.8GHz
四核ARM 1.8GHz
GPU
-
-
-
-
NPU
-
-
-
-
存储规格
收起
展开
内存
2GB
2GB
2GB
2GB
存储
64GB
64GB
64GB
64GB
接口规格
收起
展开
USB Host
1
1
1
1
USB Slave
1
1
1
0
以太网
2
2
2
1
通讯端口
COM0:RS232/RS485/RS422;
COM1:RS485/RS422
COM2:RS232
COM0:RS232/RS485/RS422;
COM2:RS232
COM0:RS232/RS485/RS422;
COM2:RS232
COM0:RS485/RS422;
COM2:RS232
4G
-
--
--
--
WIFI
-
--
--
--
音频接口
-
--
--
--
CAN
-
--
--
--
HDMI
-
--
--
--
RFID
-
-
-
内置
可编程按键
-
-
-
-
选择开关
-
-
-
1
急停开关
-
-
-
1
握持开关
-
-
-
1
按钮指示灯
-
-
-
-
电气规格
收起
展开
输入电源
DC18V-28V
DC18V-28V
DC18V-28V
DC23.2V-26.4V
功耗
7W@24VDC
15W@24VDC
15W@24VDC
20W@24VDC
允许失电
<3ms
<3ms
<3ms
<3ms
绝缘功耗
超过50MΩ@500V DC
超过50MΩ@500V DC
超过50MΩ@500V DC
超过50MΩ@500V DC
耐压测试
500V AC 1分钟
500V AC 1分钟
500V AC 1分钟
500V AC 1分钟
结构规格
收起
展开
外壳材质
工程塑料
金属
金属
工程塑料
外形尺寸 (W x H x D)
271 x 213 x 38 mm
395 x 259 x 25.5 mm
395 x 259 x 25.5 mm
301 x 188 x 70 mm
开孔尺寸
260 x 202 mm
382 x 246 mm
382 x 246 mm
-
安装方式
面板安装
面板安装&支架安装（100 x 100 mm）
面板安装&支架安装（100 x 100 mm）
悬挂安装&握持
线缆
-
-
-
10米24芯柔性线缆
安装配件
-
-
-
SZ10-BOX
环境规格
收起
展开
工作环境温度
-10~60°C
-10~60°C
-10~60°C
-10~60°C
工作环境湿度
0~90%RH(无冷凝)
0~90%RH(无冷凝)
0~90%RH(无冷凝)
0~90%RH(无冷凝)
存储环境温度
-20~60°C
-20~60°C
-20~60°C
-20~60°C
存储环境湿度
0~90%RH(无冷凝)
0~90%RH(无冷凝)
0~90%RH(无冷凝)
0~90%RH(无冷凝)
正弦振动测试
10~500Hz, 30m/s², X, Y, Z轴 各1小时
10~500Hz, 30m/s², X, Y, Z轴 各1小时
10~500Hz, 30m/s², X, Y, Z轴 各1小时
10~500Hz, 30m/s², X, Y, Z轴 各1小时
冷却方式
自然风冷
自然风冷
自然风冷
自然风冷
产品防护
收起
展开
电源隔离
有
有
有
有
串口隔离
-
-
-
-
PCB三防
有
有
有
有
防护等级
面板IP65
面板IP65
面板IP65
整机IP54
产品认证
收起
展开
CE 认证
通过CE认证(测试标准:EN61000-6-4:2019，EN61000-6-2:2019)
通过CE认证(测试标准:EN61000-6-4:2019，EN61000-6-2:2019)
通过CE认证(测试标准:EN61000-6-4:2019，EN61000-6-2:2019)
通过CE认证(测试标准:EN61000-6-4:2019，EN61000-6-2:2019)
UL认证
-
-
-
-
适配软件
收起
展开
编程软件
Kinco DToolsPro
Kinco DToolsPro
Kinco DToolsPro
Kinco DToolsPro
远程维护软件
EdgeAccess2.0
EdgeAccess2.0
EdgeAccess2.0
EdgeAccess2.0
