K5系列PLC
K系列经济型PLC

CPU模块内置2路高速计数器, 有12种工作模式

2路高达200KHz的高速脉冲输出通道,支持PTO, PWM功能

与CAN总线模块K541配合, 可提供CANopen主站功能和CAN自由通信功能

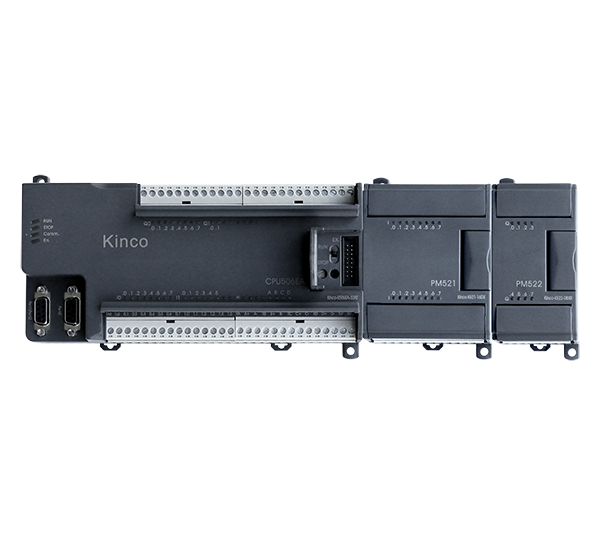

K5系列PLC

K5系列PLC是我公司K3系列的升级产品,贴近市场需求,提供更丰富的功能和更高的性能,是高性价比的一体化小型可编程控制器。K5在CPU本体能够提供高速脉冲输入、高速脉冲输出、CANOpen主站、多个RS485通信口、集成模拟量输入和模拟量输出通道等功能,另外配合种类丰富的扩展模块,能够全面满足小型设备和过程控制的基本需求。 K5结合Kinco 经济型人机界面、伺服驱动、变频器,为客户提供简单易用的自动化解决方案。




■ 主要特性


   • CPU模块内置2路高速计数器, 有12种工作模式;

   • 2路高达200KHz的高速脉冲输出通道,支持PTO, PWM功能;

   • 与CAN总线模块K541配合, 可提供CANopen主站功能和CAN自由通信功能;

   • 丰富的模块,模块多达20多种规格型号。










高速脉冲计数

• CPU模块内置2路高速计数器, 有12种工作模式。输入脉冲频率最高允许单相60KHz, AB相20KHz。在不同工作模式下,可以使用方向控制、启停控制、复位、设置预置值和计数值等功能。。


高速脉冲输出

• CPU模块内置2路高达200KHz的高速脉冲输出通道,支持高速脉冲串(PTO)或脉宽调制信号(PWM)功能。软件提供相对运动、绝对运动、回原点、点动、急停等指令,结合步进电机或伺服系统,能够更方便地实现定位控制应用。


CAN总线通信功能

• 与CAN总线模块K541配合, CPU模块可以提供CANOpen主站功能和CAN自由通信功能。CANOpen主站符合标准协议 DS301,通信速率高达1Mbps,可以支持72个CANOpen从站,且最多支持256个TPDO和256个RPDO。通过CANOpen总线连接K5和CD/FD/JD/ED系列伺服,配线简单,系统可靠性高,能够方便地实现多轴运动控制系统。


串行通信功能

• CPU模块提供1个RS232接口和最多2个RS485接口,支持Modbus RTU主站、从站协议和自由通信。利用RS485接口,K5既可以作为ModbusRTU从站来连接触摸屏、组态软件或者其它主站设备,也可以作为ModbusRTU主站来连接PLC、变频器、仪表、执行器等从站设备。K5的任何一个RS485接口都支持最多32台设备组成通信网络。


中断功能

• K5提供了边沿中断、自由通信中断、定时中断、高速计数中断等。用户的中断程序实时运行,不受PLC扫描周期的影响。CPU本体的DI点I0.0-I0.3支持边沿中断功能,能够快速捕捉到外部信号上升沿和下降沿的变化。2路定时中断的时基均为0.1ms,能够满足一些要求精确定时的应用。


软件PID功能

• K5以功能块(内部默认)的形式提供了软PID控制,用户可以在程序中调用最多4个PID功能块来实现连续PID控制功能。PID功能块可以直接将AI信号值作为PID的PV值,同时又可以直接将PID的输出值送往AO模块输出。


丰富的模块类型

• K5的模块包括CPU和扩展模块两大类。为了满足更多场合的应用需求,K5的模块总共提供了20多种规格型号。CPU模块本体集成了一定数量的I/O点数,可以独立使用。若CPU本体的I/O点数不能满足系统需求时,就可以通过扩展总线连接最多10个扩展模块,总点数可以达到200点,能够适应大多数小型自动化应用。


CPU模块集成DC24V输出电源

• CPU模块提供了DC24V电源输出(端子标号为VO+、VO-),最大电流为300mA或者500mA。该电源可以用于为所连接的文本屏、触摸屏供电,也可以用于为DI输入点供电。










■ 型号参数表


名称订货号规格
DC 24VAC 220VDIDOAIAO高速输入高速输出通讯口扩展模块外形尺寸
(单位: mm)
(长*宽*高)
CPU504EXK504EX-14DTK504EX-14AT86*晶体管单相
2*最高60KHz
AB相
2*最高20KHz
2*最高200KHz1*RS232 最高115.2kbps
1*RS485 最高38.4kbps
最多497*114*70
K504EX-14DRK504EX-14AR6*继电器
CPU506K506-24DTK506-24AT1410*晶体管1*RS232 最高115.2kbps
2*RS485 最高38.4kbps
最多10125*114*70
K506-24DRK506-24AR10*继电器
CPU506EAK506EA-30DTK506EA-30AT10*晶体管42200*114*70
CPU508K508-40DTK508-40AT2416*晶体管
K508-40DRK508-40AR16*继电器

K508-40AX4*晶体管+
12*继电器



K5系列扩展模块
名称订货号规格模块宽度
(单位:mm)
DIDOAIAO
PM521K521-08DX850
K521-16DX1675
PM522K522-08XR8*继电器50
K522-16XR16*继电器75
K522-08DT8*晶体管50
K522-16DT16*晶体管75
PM523K523-16DR88*继电器
K523-08DR44*继电器50
K523-16DT88*晶体管75
K523-08DT44*晶体管50
PM531K531-04IV4
K531-04RD4通道热电阻输入,可选Pt100、Pt1000、Cu50、电阻
K531-04TC4通道热电偶输入,冷端内补偿、外补偿可选,J型、K型、E型、S型
PM532K532-02IV2
PM533K533-04IV22
SM541K541CAN通信扩展模块,支持CANopen主站和CAN自由通讯
PS580K580扩展电源模块 输入电压:AC85~265V;
输出额定电流:5V 1A/24V 250mA
75




400 700 5281
