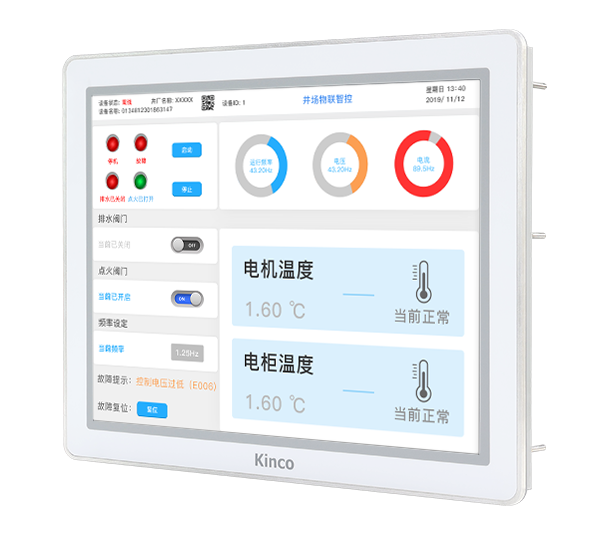

F150EW（标配can）

防水专用人机界面

Cortex-A9工业级CPU，主频1GHz，内存高达512M;

15"，高亮度高分辨率显示，4:3工业尺寸；

内置铁电存储器,支持配⽅数据无限次擦写；

SD卡扩展存储空间；

支持网络摄像头接入，实时动态掌控；

支持MPI 187.5K

HMI 基本规格

显示尺寸

15" TFT

分辨率

1024*768像素

显示色彩

1677万真彩色

对比度

500:1

背光类型

LED

亮度

300cd/m²

液晶寿命

＞50000小时

触控面板

4线精密电阻网络（表面硬度4H）

CPU

32bit RISC Cortex-A9 1GHz

存储器

4GB存储+512MB内存

RTC

内置实时时钟+32KB

可扩展存储器

2 USB Host+1 SD Card

打印端口

USB Host/串口

网络接入

LAN0:10/100 Mbps

程序下载

网口/USB Slave/U盘

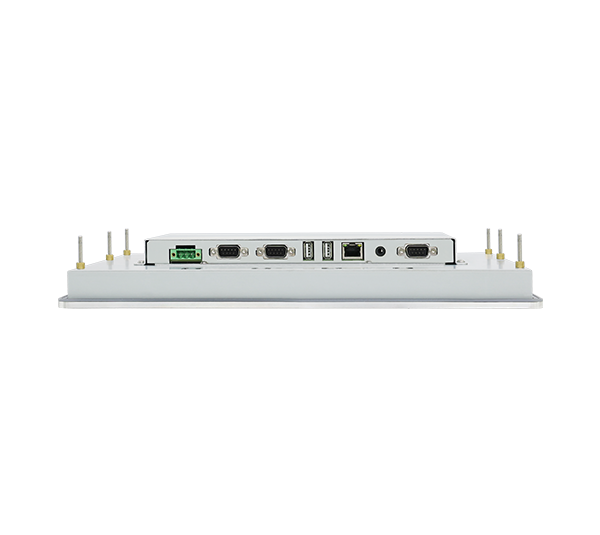

通讯接口

COM0:RS232/RS485/RS422; COM1:RS232/RS485/RS422 ; COM2:RS232

音频输出

1*音频输出

扩展接口

1*CAN

HMI 电气规格

输入范围

DC12V～DC28V,内置隔离电源

功耗

12W@DC24V

允许失电

＜3ms

绝缘电阻

超过50MΩ@500V DC

耐压性能

500VAC 1分钟

HMI 结构规格

PCB喷涂

有

外壳材料

金属

外壳颜色

浅灰

外形尺寸

366x293x49.5mm

安装开孔尺寸

352x279mm

重量

5Kg

HMI 环境规格

工作环境温度

-10～55℃

工作环境湿度

10~90%RH（无冷凝）

存储环境温度

-20~60℃

存储环境湿度

10~90%RH（无冷凝）

正弦振动测试

10~500Hz，30m/s²，三轴/1小时

冷却方式

自然风冷

HMI 产品认证

面板防护等级

符合IP65认证（4208-93）

CE认证

符合CE认证(测试标准：EN6100-6-4:2007+A1:2011,EN61000-6-2:2005)

HMI 软件

组态软件

Kinco DTools V4.1及以上版本

资料下载

文档与手册

F150EW结构图

2023-06-16

PDF
