无框力矩电机

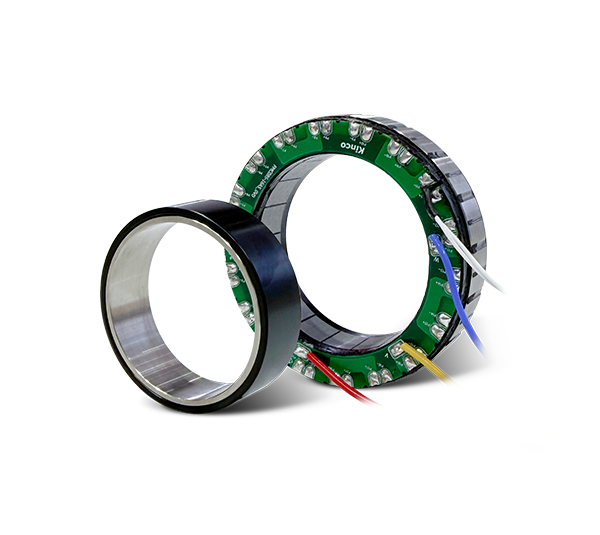

FMC无框力矩电机

轻量化设计，机身更薄，运动速度更快更平稳；

多槽极（非普通的8极10极伺服电机的改版）齿槽定位力矩小

反馈可选配，提供高分辨率绝对值编码器及霍尔反馈

多种框架尺⼨，更⼤的中空内径可满⾜客⼾多样化穿线需求，覆盖3～25Kg负载需求

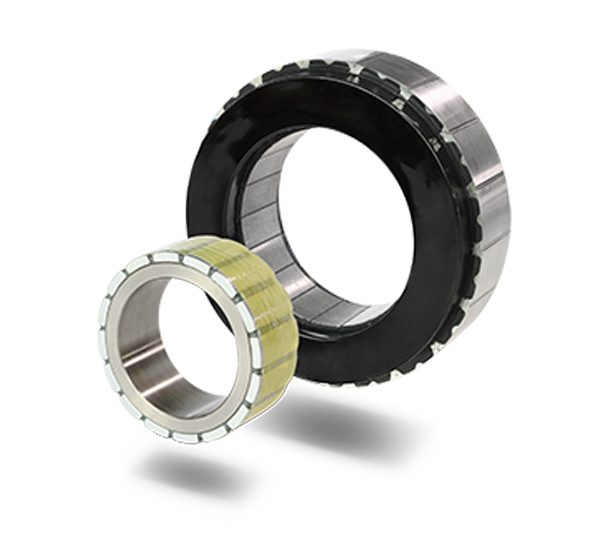

FMK中空无框力矩电机

大裂比大中空设计，更大的转子内径更加适配人形机器人机械设计时的过线、布板需求

工艺更新降低电机本体重量，提高功率密度，助力客户具身智能产品全身重量控的轻量化发展

温升表现优秀，灌胶工艺与电磁优化带来卓越的温升把控

噪音振动表现优秀，为具身智能产品的动作协调性带来良好感受

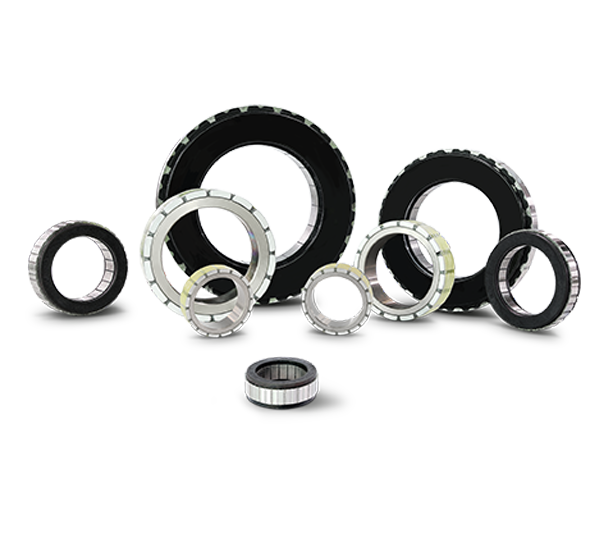

无框力矩电机产品描述

多种定子外径可选，额定扭矩(可定制)

定子： 25mm、38mm、43MM、50mm、57mm、60mm、68mm、70mm、77mm、85mm、94mm、104mm、123mm、127mm、140mm、160mm

外径：57mm、60mm、68mm、70mm、77mm、85mm、91mm、104mm、123mm、127mm、140mm、160mm

扭矩范围： 0.011～9.2Nm

型号参数列表

型号	额定功率Pn(W)	额定转速Nn(rpm)	机械时间常数τm(ms)	转矩常数Kt(Nm/A)	额定转矩Tn(N.m)
FMC⽆框⼒矩电机
FMC05705-0007-3028N-8DS00	75	3000	2.75	0.12	0.24
FMC05707-0011-3528N-8DS00	117	3500	1.93	0.107	0.32
FMC05714-0020-3027N-8DS00	200	3000	1.47	0.132	0.64
FMC06012-0014-3128N-8DK00	146	3100	1.06	0.124	0.45
FMC06805-0010-3034N-8DS00	101	3000	0.99	0.127	0.32
FMC06808-0015-3034N-8DS00	157	3000	0.77	0.127	0.5
FMC06813-0025-3034N-8DS00	251	3000	0.52	0.129	0.8
FMC07605-0012-3038N-8DS00	126	3000	1.7	0.126	0.4
FMC07712-0031-3033N-8DS00	314	3000	1.45	0.1	1
FMC07730-0075-3035N-8DS00	750	3000	1.21	0.131	2.39
FMC08505-0015-3042N-8DS00	157	3000	1.51	0.126	0.5
FMC08508-0031-3042N-8DS00	314	3000	1.25	0.123	1
FMC08513-0047-3042N-8DS00	471	3000	0.81	0.125	1.5
FMC08518-0062-3042N-8DS00	628	3000	0.76	0.105	2
FMC09114-0063-3046N-8DS01	630	3000	1.39	0.130	2
FMC10414-0072-3055N-8DS01	723	3000	1.01	0.134	2.3
FMC10422-0100-3047N-8DS00	1000	3000	1.44	0.13	3.18
FMC10429-0100-2543N-8DS00	1050	2500	1.09	0.196	4
FMC12330-0100-2060N-5DK00	1000	2000	0.045	0.22	4.78
FMC12718-0090-2465N-8DS00	904	2400	1.46	0.161	3.6
FMC12730-0160-2457N-8DS00	1600	2400	1.14	0.2	6.37
FMC13224-0118-3243N-8DK00	1180	3220	0.801	0.132	3.5
FMK⽆框⼒矩电机参数
FMK02509-0004-5511-7DP02	36	5500	0.43	0.037	0.063
FMK03807-0004-3518-7DP02	44	3500	0.46	0.051	0.12
FMK04311-0008-3725N-7DP02	78	3700	0.52	0.1	0.2
FMK05008-0016-5030H-10DP02	157	5000	0.61	0.089	0.3
FMK06018-0020-2028N-10DP02	209	2000	0.51	0.172	1
FMK06018-0026-3628N-10DP02	264	3600	1.91	0.103	0.7
FMK07011-0025-3642N-10DP02	252	3650	0.48	0.116	0.66
FMK08513-0037-2952N-10DP02	370	2950	1.1	0.14	1.2
FMK08523-0073-3542N-10DP02	732	3500	1.02	0.134	2
FMK11525-0117-3260N-10DP02	1173	3200	1.15	0.127	3.5

资料下载

文档与手册

无框力矩电机选型手册

2025-08-15

PDF

软件

无框力矩电机图纸

2025-08-15

Zip
